產品簡介 |
|
CY-200型活塞式差壓指示器是一種用于監護過濾器濾網、分離器、閥門、泵和冷卻裝置等設備,測出其前后壓力差,也可用作就地流量指示和控制,由于價格低廉,結實耐用被廣泛采用,CY-200主要應用于對測量精度要求不十分精密場合。 |
基本原理 |
操作原理是一支磁浮活塞藕差壓力置插住校準彈簧,一個環形磁鐵跟隨著活塞動作移動,連接在磁鐵上的指針即在刻度盤上顯示出差壓。 |
儀表具有作高、低報警或控制用的磁驅動密封式干簧開關,已列入CSA標準。 |
可供用戶選擇***大指示值跟蹤指針,指出在某一時間可工作周期內所產生***大壓差,為了便于安裝和讀數,根據過濾器等設備的位置,還可提供一種反向取壓接口。 |
主要特征 |
●對***大壓力的過壓保護 |
●差壓測量范圍 0--7.0bar |
●***大工作壓力 40MPa |
●精度為滿刻度 5%(上升) |
●工作介質溫度 -20℃ -- +60℃ |
●工作環境溫度 -20℃ -- +80℃ |
●過程連接螺絲 1/4" |
●遠傳輸出干接點 100mA/DC30V |
●采用單向和雙向指示 |
●采用抗震玻璃 |
●采用全天候防護結構標準 |
優點 |
安全 |
指針是由磁力傳動,壓力元件與刻度盤******隔離,避免漏氣可玻璃破損產生危險。刻度盤無壓力,修理或更換不必隔離差壓計與管線。 |
可靠 |
差壓值***大值只要用手動設定,減少突然升壓導致設損壞的危險。 |
多樣性 |
適合***大壓力以?xún)?nèi)的各種壓力,可以任意更換位置,不需要新校準或調整。 |
經濟 |
本差壓計的設計******不需要支管或壓力平衡閥,堅固而輕巧,******由管橡支承即可,而且免保養。 |
SWP系列差壓指示儀表選型 |
SWP- |
□□□ |
□ |
□ |
|
型 號 |
100 |
|
|
機械式差壓指示器 |
200 |
|
|
活塞式差壓指示器 |
輸出方式
|
|
N |
|
無遠傳輸出 |
A |
|
遠傳輸出 |
量 程 |
|
1 |
0~210mbar(0~3psid) |
2 |
0~700mbar(0~10psid) |
3 |
0~1.4bar(0~20psid) |
4 |
0~3.5bar(0~50psid) |
5 |
0~350mbar(0~5psid) |
6 |
0~1.0bar(0~15psid) |
7 |
0~2.0bar(0~30psid) |
8 |
0~7.0bar(0~100psid) | |
*CY100產品不帶遠傳輸出功能 |

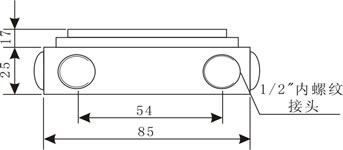

外形尺寸 |
|

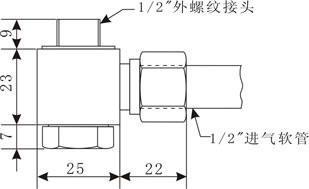

配件(連接器) |
|
|

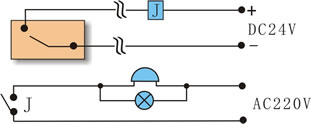

遠傳接線方式 遠傳功率輸出接線方式 |
|
