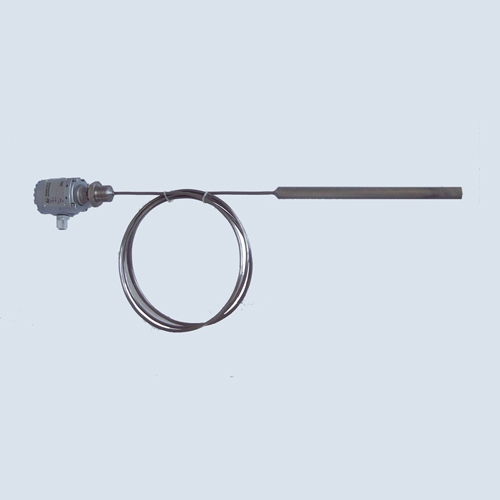

SWP-T20D 導壓式靜壓液位變送器
|
 |
|
|
|
|
產品名稱：SWP-T20D 導壓式靜壓液位變送器
產品編號：151511-179
產品型號：SWP-T20D
更新時間：2011.02.28
出品單位：SWP昌暉自動化-香港昌暉儀表國內銷售總代理,昌暉儀表專注于自動化控制領域
更多產品圖片：
|
 |
|
 產品詳細介紹 |
SWP-T20D 是一款導壓式靜壓液位變送器，本系列靜壓液位變送器，采用xj****的電子陶瓷壓力傳感器或擴散硅傳感器技術，保證了液位變送器長期連續工作和穩定性和測量精度，抗干擾能力強。配合SWP系列數字顯示儀表，可方便的構成靜壓液位計。多種過程連接形式、多種結構材料、多種產品規格型號、適用于包括易堵塞和粘稠液體等各種靜壓力液位測量環境。
技術特點
·是用******的導壓技術，結構合理，工作可靠
·防堵塞結構設計，可用于粘稠液體及漿料。
·應用范圍廣，可用于原油、渣油、蠟油、硫酸等多種介質。
·使用溫度范圍大，可用于高溫
·可方便地進行溫度補償。
技術數據
工作電壓 12.5～30VDC
輸出信號 4～20mA二線
測量范圍 0～30m（***大）
精 度 0.1、0.2、0.5
穩 定 性 優于0.1%FS/年
溫度范圍 介質 -20℃～+280℃
環境 -20℃～+70℃
貯存 -40℃～+80℃
材料 導壓管 不銹鋼1Cr18Ni9Ti
過程連接 不銹鋼1Cr18Ni9Ti
膜片 96%氧化鋁或316L
密封 氟橡膠
聚四氟乙烯
過程連接 外螺紋G1A 法蘭
導壓式靜壓液位變送器型號內容
|
型號 |
代碼 |
說明 |
|
SWP-T20D |
|
|
|
|
|
|
|
|
|
|
導壓式靜壓液位變送器 |
|
變送輸出 |
G |
|
|
|
|
|
|
|
|
|
4-20mA，線性，模擬/阻尼可調 |
|
S |
|
|
|
|
|
|
|
|
|
4-20mA，智能型，HART協議通訊 |
|
導壓管及集氣筒材料 |
|
1 |
|
|
|
|
|
|
|
|
316L不銹鋼 |
|
|
3 |
|
|
|
|
|
|
|
|
1Cr8Ni9Ti不銹鋼 |
|
|
9 |
|
|
|
|
|
|
|
|
特殊要求 |
|
過程連接方式 |
|
|
E |
|
|
|
|
|
|
|
外螺紋G1A |
|
|
|
G |
|
|
|
|
|
|
|
標準法蘭（不銹鋼） |
|
|
|
Y |
|
|
|
|
|
|
|
特殊要求 |
|
密封件材料 |
|
|
|
1F |
|
|
|
|
|
|
氟橡膠 |
|
|
|
|
2F |
|
|
|
|
|
|
丁腈橡膠 |
|
|
|
|
5F |
|
|
|
|
|
|
聚四氟乙烯 |
|
|
|
|
9F |
|
|
|
|
|
|
特殊要求 |
|
顯示表頭 |
|
|
|
|
, M1 |
|
|
|
|
|
模擬表頭0-100%顯示 |
|
|
|
|
|
M3 |
|
|
|
|
|
液晶表頭顯示 |
|
精度等級 |
|
|
|
|
|
2 |
|
|
|
|
0.2 |
|
|
|
|
|
|
5 |
|
|
|
|
0.5 |
|
|
|
|
|
|
9 |
|
|
|
|
特殊要求 |
|
配重 |
|
|
|
|
|
|
H |
|
|
|
無配重 |
|
|
|
|
|
|
|
Z |
|
|
|
標準配重 |
|
|
|
|
|
|
|
Y |
|
|
|
特殊要求 |
|
測量范圍 |
|
|
|
|
|
|
|
|
|
|
見T20L標準量程表 |
|
|
|
|
|
|
|
|
Y |
|
|
非標準量程 |
|
傳感器類型 |
|
|
|
|
|
|
|
|
C |
|
陶瓷電容傳感器 |
|
|
|
|
|
|
|
|
|
S |
|
擴散硅傳感器 |
|
防爆類型
（普通型此欄不填） |
|
|
|
|
|
|
|
|
|
i |
本安型，防爆等級Exia Ⅱ CT6 |
|
|
|
|
|
|
|
|
|
|
d |
隔爆型，防爆等級Exd Ⅱ BT6 |
|
導氣管長度 |
|
|
|
|
|
|
|
|
|
|
單位m |
|
|
|
|
|
|
