SWP-LCD-R無紙記錄儀表
|
 |
|
|
|
|
產品名稱：SWP-LCD-R無紙記錄儀表
產品編號：Pro2006515103133
產品型號：
更新時間：2006.09.15
出品單位：香港昌暉儀表
|
 |
|
 產品詳細介紹 |
|
SWP-LCD-R無紙記錄儀表是一種智能化的多功能二次儀表，適合于對各種過程參量進行監測，控制，記錄與遠傳。 |
|
一、儀表特點 |
|
1、人機操作與觀察界面上都對傳統的二次儀表做了挑戰性的改革，以中文菜單引導組態操作，以豐富的圖文數據顯示測量結果，以明確的中文信息標識畫面內容的工程涵義，簡潔直觀地給人以"智能"的感受。 |
|
2、可接3路被測信號，根據用戶設定要求完成從信號采集，控制，記錄到傳送的全過程。 |
|

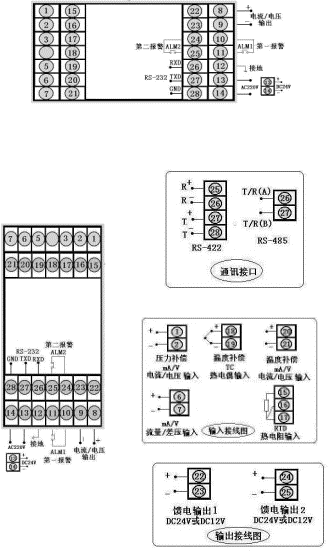

二、儀表外形及接線圖(以下為基本配線，特殊訂貨參考隨機接線圖) |
|
型號 |
SWP-LCD-R系列 |
接 線 圖 |
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76
重 量:400g
|
 |
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g | |
|
三、SWP-LCD-R無紙記錄儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP -LCD- |
□ □ □ □□-□- □-□ □□□□□□ -□ □ □ - □-□-□ |
大屏幕帶背光液晶顯示儀表 |
|
儀表功能 |
R |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
無紙記錄儀表 |
|
外形尺寸 |
8 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
160×80mm（橫）80×160mm（豎） |
|
輸入通道 |
|
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
|
|
控制作用 |
|
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
|
|
通訊方式 |
□ |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
參見"通訊方式" |
|
第一變送輸出 |
□ |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
參見"變送輸出方式" |
|
第二變送輸出 |
□ |
? |
? |
? |
? |
? |
? |
? |
? |
? |
參見"變送輸出方式" |
|
第一路輸入類型 |
□□ |
? |
? |
? |
? |
? |
? |
? |
? |
參見"輸入類型" |
|
第二路輸入類型 |
□□ |
? |
? |
? |
? |
? |
? |
? |
參見"輸入類型" |
|
第三路輸入類型 |
□□ |
? |
? |
? |
? |
? |
? |
參見"輸入類型" |
|
第一報警方式 |
□ |
? |
? |
? |
? |
? |
參見"報警輸出方式" |
|
第二報警方式 |
□ |
? |
? |
? |
? |
參見"報警輸出方式" |
|
第三報警方式 |
□ |
? |
? |
? |
參見"報警輸出方式" |
|
饋電輸出 |
P |
? |
? |
DC24V饋電輸出 |
|
供電方式 |
|
? |
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） | |
|
外形特征 |
|
| |
|
★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
01 |
B |
400～1800℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0℃ |
18 |
特 殊 規 格 |
用 戶 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0℃ |
19 |
4～20 mA開方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA開方 |
-1999～99999 d |
|
05 |
T |
-200～400℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V開方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V開方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切換輸入 |
詳見下表 |
|
08 |
Pt100 |
-200～650℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
頻率輸入 |
0～10KHz | |
|
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下： |
|
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
21 |
1～5 V開方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
22 |
0～5 V開方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
19 |
4～20 mA開方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
20 |
0～10mA開方 |
|
| |
|
★ 變送輸出方式 |
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
|
★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | |
|
★ 報警方式 |
|
選型代碼 |
N |
H |
L |
|
報警方式 |
無位式控制或報警（可省略） |
位式上限控制或上限報警 |
位式下限控制或下限報警 | |
|
★ 型號舉例： |
|
①SWP-LCD-R8103-22-08-HL-W-S |
|
輸入通道為單路,控制作用為測量記錄,通訊方式為RS-232,輸出為繼電器輸出,變送輸出為4～20mA輸入類型為Pt100,第一報警方式為上限報警,第二報警方式為下限報警,供電方式為DC24V供電,豎表。 |
|
②SWP-LCD-R8203-83-10-LH-T |
|
8輸入通道為雙路,控制作用為測量記錄,通訊方式為RS-485,輸出為繼電器輸出,變送輸出為0～10mA,輸入類型為Cu50,第一報警方式為下限報警,第二報警方式為上限報警,AC90～265V供電（開關電源）,橫表. | |
|
|
|
|
|
