| 技術數據 |
| |
| 工作電壓 12.5～30 VDC |
| 輸出信號 4～20mA二線 |
| 0～20mA三線 |
| 測量范圍 0～4m（***大） |
| 精度 0.2、0.5、1.0 |
| 穩定性 優于0.1%/年 |
| 允許溫度 介質 -20℃-70℃ |
| 環境 -20℃-70℃ |
| 貯存 -40℃-80℃ |
| 材料 傳感器外殼 不銹鋼1Gr18Ni9Ti |
| 不銹鋼噴涂聚四氟乙烯 |
| 連接桿 不銹鋼1Gr18Ni9Ti |
| 不銹鋼噴涂聚四氟乙烯 |
| 膜片 96%氧化鋁 |
| 密封 氟橡膠 |
| 聚四氟乙烯 |
| 過程連接 不銹鋼1Gr18Ni9Ti |
| 過程連接方式 外螺紋G1 1/2 |
| 法蘭 |
| ? |
| ? |
| ? |
| ? |
| ? |
| ? |
| ? |
| ? |
| ? |
| ? |
| ? |
| |

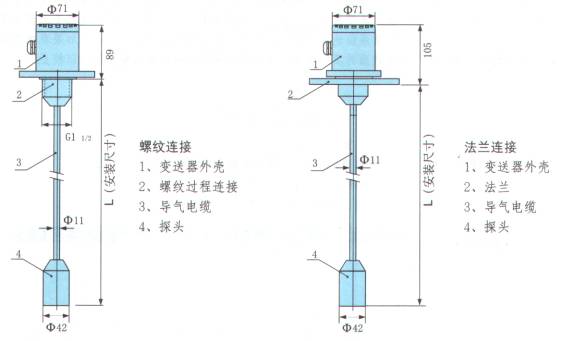

| 外形尺寸 |
| |
 |
| |
| 安裝 |
| |
| 桿式靜壓液位變送器有G11/2螺紋及法蘭兩種標準的安裝方式 |
|
| 螺紋安裝 對于直接使用G11/2螺紋安裝的變送器，供貨時提供一個G1 1/2圓螺母，一般安裝可有兩種方式。 |
| 1、安裝位置已有G11/2螺紋。直接把液位變送器旋入即可，附帶的圓螺母可以不用， 也可以旋上用以防松。 |
| 2、安裝位置無G11/2螺紋。可利用現有的Φ50～Φ60的光孔，或安裝帶有Φ50～Φ60孔的支架，裝上液位變送器，并旋上圓螺母固定。 |
|
| 法蘭安裝 |
標準供貨時法蘭的安裝尺寸符合DN50 GB9119.6-88
如果安裝位置已有其它的法蘭安裝孔，訂貨時請注明法蘭尺寸或對應的規格及標準號，以便滿足安裝要求。 |
| |
| 調試 |
| |
桿式靜壓液位變送器，出廠時零點及滿量程都已標定。
需說明的是，滿度的標定是按用戶提供的被側介質的比重，經計算進行的干標定。由于條件與使用條件很難******一致，因此滿度指示可能會有不同程度的出入，因此在靜壓液位變送器安裝后應對滿度進行校正。校正時使介質液位達***大值，把變送器輸出值校正到20.000mA，如果現場條件不允許介質液面達到***大值，則可根據液面的實際數值，用下式計算出對應的電流輸出值加以校正： |
|
|
其中：In 液位在n點時變送器應當輸出的電流值（單位mA）
hn n點液位高度（單位m）
hmax 被測介質***大液位高度（即滿量程，單位m） |
| 為提高校正精度，校正時請參考變送器出廠時的標定記錄，適當加以修正。 |
| |
| 桿式靜壓液位變送器型號內容 |
| |
|
型 號 |
代 碼 |
說 明 |
|
SWP-TLR |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
桿式靜壓液位變送器 |
|
變送器類型 |
G |
|
|
|
|
|
|
|
|
標準型 |
|
D |
|
|
|
|
|
|
|
|
隔爆型 |
|
I |
|
|
|
|
|
|
|
|
本安型 |
|
過程連接材料 |
3 |
|
|
|
|
|
|
|
不銹鋼1Gr18Ni9Ti |
|
5 |
|
|
|
|
|
|
|
不銹鋼316L |
|
9 |
|
|
|
|
|
|
|
特別約定 |
|
過程連接方式 |
T |
|
|
|
|
|
|
外螺紋G11/2 |
|
F |
|
|
|
|
|
|
法蘭 |
|
Y |
|
|
|
|
|
|
特別約定 |
|
傳感器連接材料 |
3 |
|
|
|
|
|
不銹鋼1Gr18Ni9Ti |
|
7 |
|
|
|
|
|
不銹鋼噴涂聚四氟乙烯 |
|
9 |
|
|
|
|
|
特別約定 |
|
傳感器密封件材料 |
1F |
|
|
|
|
氟橡膠 |
|
2F |
|
|
|
|
丁腈橡膠 |
|
3F |
|
|
|
|
聚四氟乙烯 |
|
9F |
|
|
|
|
特別約定 |
|
信號輸出方式 |
2 |
|
|
|
4-20mA二線 |
|
3 |
|
|
|
0-20mA三線 |
|
9 |
|
|
|
特別約定 |
|
精度等級 |
2 |
|
|
0.2 |
|
5 |
|
|
0.5 |
|
6 |
|
|
1.0 |
|
9 |
|
|
特殊要求 |
|
安裝尺寸 |
|
|
單位m |
|
量程代號 |
|
見標準量程表 | |
